- 无负压变频供水设备
-
一、无负压变频供水设备的概述
SBetz系列无负压变频供水设备是一种新型变频设备，分为箱式无负压设备和罐式无负压设备。该设备主要由稳流补偿罐、真空抑制器、压力传感器、变频供水泵和电气控制单元组成。
将系统设备串接在市政自来水管网压力不足的地方，通过传感器检测出口压力并与设定值进行比较，运算出在市政自来水管网的原有压力基础上需要增加的压力值，确定水泵投入运行台数和变频器输出频率以调节电机转速以实现用水曲线以达到恒压。该设备最大限度地利用了市政自来水管网的原有压力，对市政管网不产生抽吸负压。用不锈钢水箱或无负压罐取代老式水池，减少了用水二次污染，是供水领域新一代环保节能型产品。
二、无负压变频供水设备的工作原理
1、系统工作原理。SBetz系列无负压变频供水设备其变频泵在设计时的转速是与市政管网的压力值成反比的关系。变频水泵的转速是根据用户管网压力的大小来进行自动调节的，当管网压力达到最大时，这时变频水泵则会停止运行，无负压变频系统利用自来水压力来确保对用户供水所需要的压力，而一旦用户所需水压低于设定的最小值时，变频水泵则会自动唤醒进入运行状态。在变频无负压系统中，不锈钢无负压罐与变频水泵的进水口相连，控制系统实时对无负压罐内的压力进行监控，同时为了确保无负压罐内没有无压产生，则采用真空抑制器，从而有效的确保正常的供水。
2、恒压原理。将压力变送器设置在水管网上，这样就可以实现出口压力信号的转换，使其以标准信号的形式传送到接收端口，根据所接收到的标准信号进行调节。调节参数的通常需要经系统运算和给定压力参数相比较后才能得出，变频器通过调节参数来控制水泵的转速，完成对系统供水量的调节，从而使供水管网压力能够保持在用户设定值的范围内。
3、无负压原理。真空抑制器作为变频无负压系统的核心设备， 通过真空抑制器来对管网中的负压进行消除，从而保护市政管网及相关设备。无负压的实现是通过浮球在无负压缸内水位变化时上下移动来实现对阀门开、关的控制，完成无负压罐的吸气和排气，从而对罐内的真空进行消除
三、无负压变频供水设备的应用范围
适用于任何供水压力不足地区的加压供水。
1、各种工厂、商业综合体的中央空调、热水、消防的补水系统；
2、工矿企业的生产、生活用水；
3、新建高层建筑住宅小区或写字楼、商用大厦生活用水；
4、水池及其它形式供水的改造，可以采用无负压供水设备与水池共用的供水方式，进一步节能；
5、公共设施或农业灌溉：如公园，游乐场，果园，农场等补给水系统；；
6、各种循环系统，自来水厂的中间加压泵站。

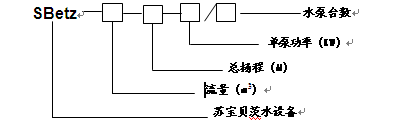

四、设备型号编制说明
五、无负压变频供水设备的功能特点
1、无负压技术
采用专用的无负压稳流罐以及无负压控制系统来实现与市政自来水管网直联取水加压运行不会造成市政自来水管网的负压现象。
2、借压（或叠压）
设备在运行时借助自来水管网的压力，并在此基础上增压，与从普通蓄水池吸水相比运行时可减少泵台数或降低转速而达到节能目的。
3、保持恒压
设备通过传感器检测出口压力并与设定值进行比较，运算出在市政自来水管网的原有压力基础上需要增加的压力值，确定水泵投入运行台数和变频器输出频率以调节电机转速以实现用水曲线以达到恒压。
4、停电可维持供水
由于设备有一条公共供水管路与用户管网直接相通，在停电时加压泵虽停止工作，但建筑低层用户依旧可维持用水，即使在停水时，用户依旧可以靠稳压平衡器的存水维持短时间供水。
5、卫生无污染
设备为全密封运行，异物不会进入系统；不与空气直接接触，空气中的杂物、灰尘、生物不会进入系统；设备过流部件采用食品级不锈钢制作，不会滋生藻类，真正无污染产品，符合人们对饮用水要求越来越高的趋势。
箱式无负压变频供水设备能确保水箱内贮水通过用户用水每天自动更新，实时置换，也能保证用水卫生。
6、运行成本低
由于加压泵的选型较小，而且采用多泵制，在用水低峰期直接利用城市一次供水压力供水，设备不需启泵或只启动一台泵足已满足用水需要，用水高峰时才会启动其他泵，因此，设备运行过程中能耗非常低，降低了运行成本。
六、技术参数
1、电源：3相五线制，380V（±10％），50HZ（±5％）；
2、供水范围：0～10000m3/h；
3、压力范围：0～2.5MPa；
4、压力调节精度：≤0.01MPa；
5、控制功率：≤550KW；
6、稳流补偿量：0.5m3～100m3；
七、环境要求
1、环境温度：-1℃～50℃，相对湿度≤90％，无水珠凝露；
2、海拔高度1000米以下，无易燃，腐蚀性气体，无油雾，无带电尘埃；
3、无强烈震动源（最大振动速度≤0.6G）；
4、安装场所设有排水设施，地面无积水；
5、控制柜外壳及接地端子切实接地，接地电阻≤4Ω。
八、选型说明
SBetz型无负压变频供水设备是根据自来水进水量（取决于自来水管径、压力 等条件），顾客用水高峰实际用水量，建筑物高度等数据来确定的，我公司提供选型参数表遵循 以下原则：
1、表中的流量均按 m3/h 设计，设计型号为常用型号，还可以根据顾客具体情况另行设计；
2、设备的流量不包括备用泵流量，表中的水泵台数均无备用泵；
3、表中所推荐的稳压补偿器的规格是根据一般情况估算的，如果进水量不能满足用水高峰 的要求，需要重新计算稳压补偿的容积，公式如下：
V 容积=（Q 出-Q 进）Δt
Q 出： 用水高峰期顾客的用水量（m3/h）
Q 进： 用水高峰期自来水的供水量（m3/h）
Δt： 用水高峰的持续时间（h）
九、设备调试注意事项
1、管道对接设备前一定要冲洗，调试前一定要备足水源，检查液位计是否安装好。泵千万不能空载调试，否则会损坏其中部件。
2、先把电控柜内主开关合闸，再将控制电源的单极开关合上后，才能进行设备的手动和自动操 作。设备处于运行状态，严禁操作“自动/手动”转换开关。
3、采用自耦降压启动的设备，严禁频繁启动、制动，否则有可能造成设备损坏。变频器和控制 柜壳均要可靠接地。
4、不要带电检修与维护大功率变频器，在切断控制柜电源后，至少等 5 分钟，待中间电路电容 放电完毕再行操作。操作者必须专业人员。要定期清理电控柜中的灰尘，保持电控柜清洁。不 定期检查电控柜中的接线螺丝，确保接线可靠。
5、如果出现故障报警不能自动时，应急用水可采用手动。期间通知厂家派维修人员到现场处理

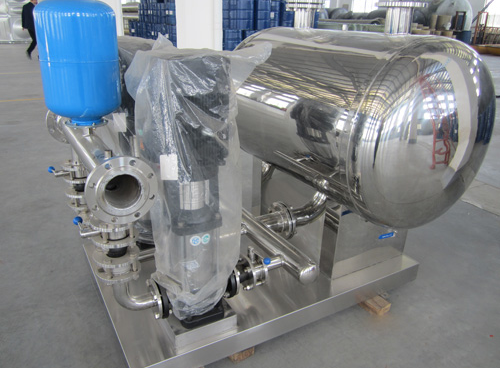

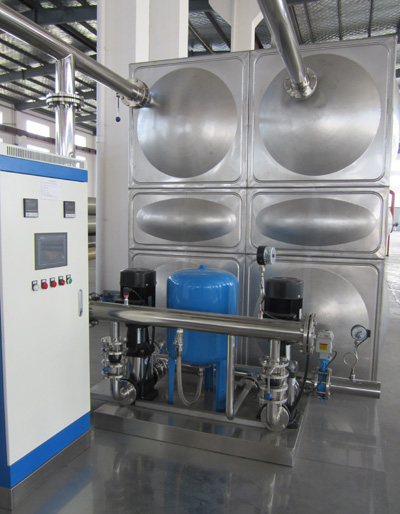

十、无负压变频供水设备的实物图片
